سپر مستقل مقناطیسی چک
ایک مستقل مقناطیس چک ایک مقناطیسی فکسچر ہے جو صنعتی مینوفیکچرنگ میں بڑے پیمانے پر استعمال ہوتا ہے، جو جدید مقناطیسی کلیمپنگ ٹیکنالوجی کا استعمال کرتا ہے۔ سخت جانچ کے بعد، یہ 200 نیوٹن فی مربع سینٹی میٹر سے زیادہ کی مضبوط کشش کے ساتھ CNC مشین ٹولز، گھسائی کرنے والی مشینیں، اور آخر کا سامنا کرنے والی مشینوں پر استعمال کے لیے موزوں ہے۔ اس قسم کا ورک بینچ خاص طور پر اعلیٰ صحت سے متعلق ورک پیس، شیٹ میٹل پروسیسنگ اور مولڈ مینوفیکچرنگ کے لیے موزوں ہے۔
اس کی غیر معمولی مقناطیسی جذب قوت گھنے ترتیب والے مربع یا بار کی شکل والی مقناطیسی اکائیوں کے امتزاج سے حاصل ہوتی ہے۔ ان مقناطیسی اکائیوں میں ایک کمپیکٹ ترتیب ہے اور یہ طاقتور مقناطیسی میدان پیدا کرنے کی صلاحیت رکھتے ہیں۔ مشینی عمل کے دوران، مقناطیسی پلیٹ ورک پیس کے اندرونی تناؤ کو چھوڑنے میں مدد کرتی ہے، جس کے نتیجے میں اعلیٰ صحت سے متعلق ملڈ تیار شدہ مصنوعات تیار ہوتی ہیں۔

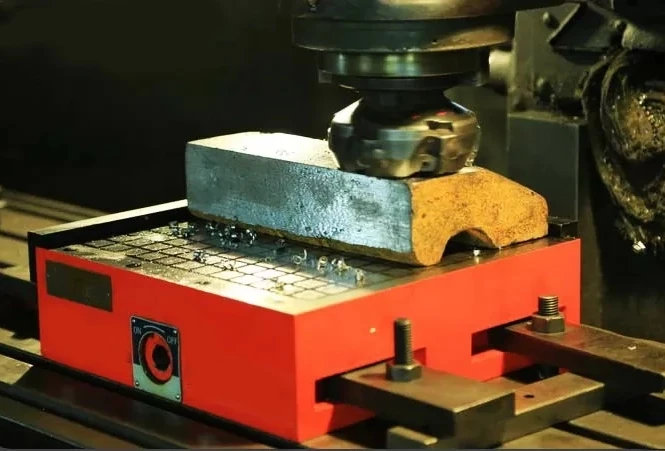

سپر پرمیننٹ میگنیٹک چک کی خصوصیت
1. اعلی توانائی والے مواد مقناطیسی قوت پیدا کرتے ہیں، کوئی وقت کی حد نہیں ہوتی، توانائی کی کھپت نہیں ہوتی، حرارت پیدا نہیں کرتے، ماحول دوست اور محفوظ ہوتے ہیں، اور سادہ اور عملی ہوتے ہیں۔
2. سکشن فورس انتہائی مضبوط ہے، اور مقناطیسی قوت کو سپرمپوز کیا جا سکتا ہے۔ یہ ورک پیس کے رابطے کے علاقے کے اضافے کے مطابق بڑھتا ہے اور اسے طاقتور ملنگ اور ڈرلنگ کے لیے استعمال کیا جا سکتا ہے۔
3. انتہائی مضبوط سکشن کپ پینل میں زیادہ سختی اور استحکام ہے۔ یہ استعمال کے دوران گرمی اور خرابی پیدا نہیں کرے گا اور صحت سے متعلق پروسیسنگ حاصل کرسکتا ہے۔
4. ایک سادہ مکینیکل سوئچ جس کو بجلی کی فراہمی کی ضرورت نہیں ہے تاکہ بجلی کی اچانک بندش کی وجہ سے مقناطیسیت کے ضائع ہونے سے ورک پیس کے گرنے کے خطرے سے بچا جا سکے۔
 |
||||||
| نمبر | L | W | H | پل فورس (کلوگرام/سینٹی میٹر) | پل سائز (کلوگرام/سیٹ) | G.W |
| GME-X91-100x800 | 100 | 800 | 80 | 15 | 18x18 | |
| GME-X91-150x300 | 150 | 300 | 80 | 15 | 18x18 | 29 |
| GME-X91-150x350 | 150 | 350 | 80 | 15 | 18x18 | 35 |
| GME-X91-150x400 | 150 | 400 | 80 | 15 | 18x18 | 40 |
| GME-X91-200x300 | 200 | 300 | 80 | 15 | 18x18 | 40 |
| GME-X91-200x400 | 200 | 400 | 80 | 15 | 18x18 | 52 |
| GME-X91-300x300 | 300 | 300 | 80 | 15 | 18x18 | 58 |
| GME-X91-300x400 | 300 | 400 | 80 | 15 | 18x18 | 78 |
| GME-X91-300x400B | 300 | 400 | 80 | 15 | 18x18 | 78 |
| GME-X91-300x600 | 300 | 600 | 80 | 15 | 18x18 | 115 |
| GME-X91-400x400 | 400 | 400 | 80 | 15 | 18x18 | 100 |
| GME-X91-400x500 | 400 | 500 | 80 | 15 | 18x18 | 128 |
| GME-X91-400x600 | 400 | 600 | 80 | 15 | 18x18 | 150 |
| GME-X91-400x800 | 400 | 800 | 80 | 15 | 18x18 | 200 |
| GME-X91-500x500 | 500 | 500 | 80 | 15 | 18x18 | 160 |
| GME-X91-300x1000 | 300 | 1000 | 80 | 15 | 18x18 | - |
| GME-X91-200x265x50 | 200 | 256 | 50 | - | 18x18 | - |
| GME-X91-300x400x50 | 300 | 400 | 50 | - | 18x18 | - |
یہ مقناطیسی اسمبلی عام وضاحتیں دکھاتی ہے۔ کسی بھی خصوصی تفصیلات کے لئے اختیاری.
مستقل مقناطیسی میز کا اطلاق
دھاتی کاٹنے کے لئے موزوں ہے، بڑے پیمانے پر CNC مشینی مراکز، CNC کندہ کاری اور گھسائی کرنے والی مشین گرائنڈرز، اور دیگر مکینیکل پروسیسنگ کا سامان۔
میگنیٹ چک کا استعمال کرتے وقت احتیاطی تدابیر اور طریقے
1. ورک پیس لگاتے وقت، آپ کو زیادہ سے زیادہ کشش حاصل کرنے کے لیے زیادہ سے زیادہ مقناطیسی قطبوں پر قبضہ کرنا چاہیے اور مقناطیسی کھمبوں کو سیدھ میں نہ رکھیں۔
2. سپر سکشن کپ مقناطیسی کلیمپنگ ٹولز کا ایک سیٹ ہے، جس میں مقناطیسی سکشن کپ باڈی اور دیگر اختیاری لوازمات ہوتے ہیں۔ عین مطابق اور تیز تنصیب کو حاصل کرنے کے لیے لوازمات کو زیادہ سے زیادہ استعمال کیا جانا چاہیے۔ چھوٹے ورک پیس کے لیے، معاون اسٹاپس کو مناسب طریقے سے منتخب کیا جانا چاہیے۔
3. نیچے کی بے قاعدہ شکلوں والے بڑے ورک پیس کے لیے، ایک سے زیادہ سکشن کپ کو ملا کر استعمال کیا جا سکتا ہے۔
4. فلیٹ نیچے کی سطحوں والے بڑے ورک پیس کے لیے، کلیمپنگ کو مکمل کرنے کے لیے ورک پیس کو بڑھانے کے لیے معاون بلاکس کا استعمال کیا جا سکتا ہے۔
افقی ملنگ یا ڈرلنگ مشینوں کے لیے، تپائی کو کلیمپنگ مکمل کرنے کے لیے سائیڈ سکشن کپ سے لیس کیا جا سکتا ہے۔
5. چھوٹے ورک پیسز کے لیے، کام کی کارکردگی کو بہتر بنانے کے مقصد کو حاصل کرنے کے لیے ایک ہی وقت میں متعدد ورک پیس کو بند کیا جا سکتا ہے (کیونکہ ورک پیس بہت چھوٹا ہے، براہ کرم سب سے باہری ورک پیس کے لیے ایک معاون اسٹاپ کا انتخاب کریں)؛
6. سکشن کپ کے جہاز اور مشین ٹول کے کام کی سطح کے درمیان ہم آہنگی کو یقینی بنانے کے لیے، سکشن کپ کو جگہ پر انسٹال کرنے کے بعد، صارف سکشن کپ کی ورکنگ سطح پر ٹھیک ملنگ کر سکتا ہے۔
مستقل مقناطیسی چک کا پیکیج
مضبوط کیس: نقل و حمل کے دوران مقناطیسی چک کو نقصان سے بچانے کے لیے پیکیجنگ عام طور پر مضبوط سخت مواد، جیسے موٹے گتے یا پلاسٹک سے بنی ہوتی ہے۔
اندرونی کشننگ: پیکج کے اندرونی حصے میں جھاگ، گتے، یا دیگر کشننگ مواد ہوتا ہے تاکہ مقناطیسی چک کو شپنگ اور ہینڈلنگ کے دوران اثرات سے بچایا جا سکے۔
لیبل صاف کریں: پیکیجنگ پر واضح لیبلز ہوں گے، جو پروڈکٹ کا نام، ماڈل، مینوفیکچرر کی معلومات، بارکوڈ وغیرہ کی نشاندہی کریں گے۔
ڈاؤن لوڈ، اتارنا ٹیگ: سی این سی ملنگ، چین، فیکٹری، مینوفیکچررز، سپلائر، تھوک کے لئے انتہائی طاقتور مستقل مقناطیسی میز
CNC کے لیے گرڈز سپر مضبوط مستقل مقناطیسی چک
 |
|
سپر پرمینnt مقناطیسیچک مشینی مراکز اور CNC کی گھسائی کرنے والی مشینوں کی اعلی صحت سے متعلق ورک پیس کلیمپنگ کی مانگ کو پورا کرتا ہے اور مشین ٹول انڈسٹری کے طاقتور مقناطیسی کلیمپنگ ٹول میں موجود خلا کو پر کرنے کے لیے تنصیب کا وقت کم کرتا ہے۔
گرڈز سپر مستقل مقناطیسی چک نمایاں طور پر کارکردگی کو بہتر بنا سکتے ہیں، مقناطیسی مستقل قوت، یکساں، قابل پیشن گوئی، سادہ اور تیز رفتار سے پانچ رخا مشینی حاصل کرنے کے لیے ورک پیس کو تبدیل کر سکتے ہیں، ورک پیس کام کی میز سے باہر ہو سکتی ہے، عام طور پر 70 فیصد سے زیادہ مختصر ہو سکتی ہے۔ معاون وقت کا -80%۔
مربع شکل کے مقناطیسی قطب سے مقناطیسی قوت کا طاقتور امتزاج، مقناطیسی قطب کی گھنے تقسیم، مقناطیسی میدان کی طاقت، اور ورک پیس میں اندرونی تناؤ کو ایک ہی وقت میں پروسیسنگ میں جاری کیا جا سکتا ہے تاکہ ایک اعلیٰ صحت سے متعلق ورک پیس حاصل کیا جا سکے۔ اس کے علاوہ، اعلی کارکردگی والے مقناطیسی مواد سے پیدا ہونے والی مقناطیسی قوت، وقت کی کوئی حد نہیں، توانائی کی کھپت نہیں، ماحولیاتی تحفظ، حفاظت اور آپریشن آسان اور عملی ہے۔
